点击浏览商品大图

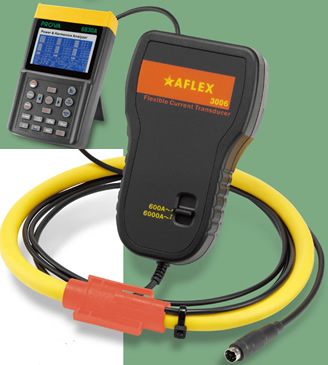

商品名称: PROVA 6830A+3006 (6000A)電力品質分析儀
规格型号: PROVA 6830A+3006
仪器品牌: 泰仕TES
产品类别: 电力电工仪器 - 电力分析仪
咨询电话: 021-3387164051087628
浏览点击: 3313次

PROVA 6830A+3006 (6000A)電力品質分析儀详细说明




PROVA 6830A+3006 (6000A)電力品質分析儀

產品特點Product Features

· 適用各種電力系統 三相四線、三相三線、單相兩線、單相三線 )

· 電流電壓都是真均方根值 (True RMS)

· 真實功率,瓦特 (W , KW , MW , GW)

· 視在功率 (VA , KVA , MVA) ,虛功率 (VAR , KVAR , MVAR)

· 功率因素 (PF) ,相角 (Φ)

· 瓦特小時,耗電度數 (WH , KWH , KVARH , PFH)

· 電流測量從 0.1mA 到 3000A ,可測小型 IT 待機耗電量到大型電力系統的最大需求

· 一個畫面同時顯示 35 個三相四線的電力參數

· 時顯示電壓與電流波形,以了解兩者關係

· 顯示系統最大需求 平均耗電量 AD 用 , KW , MW 表示 )

· 記憶容量可紀錄三相四線系統17000筆資料,使用者可設定定時記錄的時間(26000)

· 即時輸出波形、電力系統參數或100個諧波等資料

· 圖示各種電力系統相位圖 (Phasor Diagram) ,以了解各相間的電壓電流關係

· 可設定 CT 比 (1 to 600) 與 PT 比 (1 to 3000)

· 顯示系統最大需求 最大需求 MD 用 , KW , MW 表示,使用者可設定評估時間 )

· 電流電壓諧波分析可高達 99

· 一個畫面同時顯示波形與 50 個諧波

· 高速度取樣速度 每週期 1024 點 來確實顯示波形,並指出最大最小峰值

· 諧波總量百分比 (%THD-F) 分析

· 顯示三相電壓不平衡比值 (VUR)

· 顯示三相電壓不平衡因百分比 (d0% , d2%)

· 顯示中性線不平衡的電流 (In)

· 帶有背光的大型點陣矩陣LCD顯示

· 光學式USB介面

· 內建時鐘及萬年曆,配合記錄使用

· 可偵測電壓瞬間不穩,記下 28 個發生點 時間 幾個週期 ,使用者可設定上下限百分比 (%)

· 鉤部直徑(Model 3007 為軟性感測器直徑)

-Model 6801(100A) 30mm(approx),210mm()*62mm()*36mm()200g( 重量)
-Model 6802(1000A) 55mm(approx),64*24mm(bus bar) 244mm()*97mm()*46mm()600g( 重量)
-Model 3007 24英吋/610mm(撓線長度
130mm()*80mm()*43mm()410g( 重量)
-Model 3009 (1200A)18英吋/460mm(撓線長度
130mm()*80mm()*43mm()390g( 重量)














AC(交流)瓦特(5060Hz,PF(功率因素)0.51.CT(比流器比值)=1)



範圍

解析度

讀值準確度(6800+6801)

讀值準確度(6800+6802)

讀值準確度(6800+3007)

5.0 – 99.9W

0.1W

±1% ± 0.8 w

±1% ± 0.8 w

±1% of Range

1.000 – 9.999 KW

0.001 KW

±1% ± 8 w

±1% ± 8 w

±1% of Range

10.00 – 99.99 KW

0.01 KW

±1% ± 8 0w

±1% ± 8 0w

±1% of Range

100.0 – 999.9 KW

0.1 KW

±1% ± 0.8kw

±1% ± 0.8kw

±1% of Range

1000 – 9999 KW

1 KW

±1% ± 8kw

±1% ± 8kw

±1% of Range

0.000 – 9.999MW

0.001MW

±1% ± 8 0kw



AC(交流)電流( 50  60Hz,自動檔位,真均方根值,波峰因素<4CT=1)





範圍

解析度

讀值準確度

6830+6801

(超載保護 AC200A)

0.050 – 9.999A

0.00A

±0.5% ± 0.05A

10.00 – 60.00A

0.01A

±0.5% ± 0.5A

60.00 – 99.99A

0.01A

±0.1% ± 0.5A

6830+6802

(超載保護 AC2000A)

0.04 – 10.00A

0.01A

0.4A – 100.0A

0.1A

±0.5% ± 0.5A

4.0 – 1000.0A

1A

±0.5% ± 5A

6830+ 3007

(超載保護 AC3500A)

4 – 300A

0.1A

±1% of Range

300.0 – 999.9A

0.1A

±1% of Range

1000 – 3000A

1A

±1% of Range



AC(交流)電壓 ( 50  60 Hz,自動檔位,真均方根值,波峰因素<4,輸入阻抗10M ΩVT(PT)=1CT=1800V超載保護)



範圍

解析度

讀值準確度

範圍

解析度

讀值準確度

4.0V – 500.0 (Phase to Neutral)

0.1V

± 0.5% ± 5dgts

4.0V – 600.0V (Phase to phase)

0.1V

± 0.5% ± 5dgts



AC(交流)電流的諧波分析(1~99)6802大電流鉤部



範圍

百分比(%)

電流值(A)

解析度

讀值準確度

解析度

讀值準確度

1 – 20 th

0.1%

±2%

0.1 A

±2% of reading ± 0.4A

21 – 50 th

4% of reading ±2.0%

±4% of reading ±0.4A

51 – 99 th

6% of reading ±2.0%

±6% of reading ±0.4A



AC(交流)電流的諧波強度(1~99)6801小電流鉤部,適合CT



範圍

百分比(%)

電流值(A)

解析度

讀值準確度

解析度

讀值準確度

1 – 10 th

0.1%

±0.25 of reading ±1%

0.1mA / 0.1A

±0.2% of reading ±7dgts

11 – 20 th

±2% of reading ±1%

±2% of reading ±7dgts

2 1 – 50 th (A範圍)

±5% of reading ±1%

±5% of reading ±7dgts

2 1 – 50 th (mA範圍)

±10% of reading ±1%

±10% of reading ±7dgts

5 1 – 99 th

±35% of reading ±1%

±35% of reading ±7dgts



AC(交流)電流的諧波分析(1~99)3007超大電流軟性鉤部



範圍

百分比(%)

電流值(A)

解析度

讀值準確度

解析度

讀值準確度

1 – 20 th

0.1%

±2%

0.1A / 1A

±0.2% of Range ±0.4A/40A

21 – 50 th

± 6%

±4% of Range ± 0.4A/40A

51 – 99 th

±10%

±6% of Range ± 0.4A/40A



總諧波失真值(THD)



範圍

解析度

讀值準確度 (6801)

讀值準確度 (6802)

讀值準確度 (3007)

0.0 – 20%

0.1%

±1%

±2%

±2%

20 – 100%

0.1%

±3% of reading ±5%

±6% of reading ±1%

±6% of reading ±1%

100 – 999.9%

0.1%

±10% of reading ±10%

±10% of reading ±1%

±10% of reading ±1%



交流電壓峰值(峰值>5V)  AC電流 (峰值>20A)VT=1



範圍

取樣時間

讀值準確度

50Hz

19 μS

±5% ±30digits

60Hz

16 μS

±5% ±30 digits



諧波的波峰因素 (C.F.)(峰值>5V)  ACA(峰值範圍>10%)VT=1



範圍

解析度

讀值準確度

1.00 – 99.99

0.01

±5% ±30digits



在自動模式上的頻率



範圍

解析度

讀值準確度

45 – 65Hz

0.1Hz

0.2Hz



功率因素(PF)



範圍

解析度

讀值準確度

0.00 – 1.00

0.01

± 0.04



相角 (Φ)



範圍

解析度

讀值準確度

-180  to 180

0.1

± 1



一般規格



鉤部直徑 Φ(6801)

30mm

鉤部直徑Φ(6802)

55mm(approx.), 64 X 24mm(Bus Bar)

電池規格

1.5V SUM-3 x 8

顯示

有背光的大型點矩陣LCD

耗電量

140mA

外部直流電源

直流12V的變壓器 (為了操作安全,一定要有600V耐壓保護)

每週期取樣速度

1024

LCD顯示更新速度

1 times / sec.

操作溫度

-10°C to 50°C

操作濕度

< 85% relative

儲存溫度

-20°C to 60°C

儲存濕度

< 75% relative

重量(6830)

1160g (包括八個電池)

重量(6801)

200g

重量(6802)

600g

重量(3007)



410g

重量(3009)





390g

尺寸(6830)

257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H)

尺寸(6801)

210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H)

尺寸(6802)

244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H)



尺寸(3007)

130(L) x 80 (W) x 43 (H) mm ,5.1" (L) x 3.1" (W) x 1.7" (H)

尺寸(3009)



130(L) x 80 (W) x 43 (H) mm ,5.1" (L) x 3.1" (W) x 1.7" (H)

附件

四條測試棒與四個鱷魚夾,攜帶用背袋x1,說明書x1,電池1.5V x 8,軟體CD*1,軟體使用手冊*1USBRS232*1,變壓器*1
